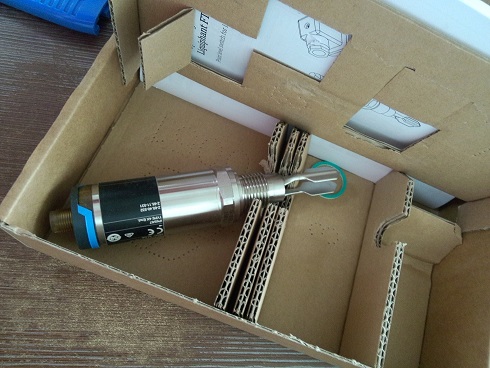

德國E+H音叉式液位開關，E+H壓開關

   德國E+H音叉式液位開關，E+H壓開關將會有報警信號。失效安全模式“FSH"和“FSL"根據感應棒所安裝的地方來選擇。下面的表格列出失效安全模式。

   概述
   音叉式液位開關已經廣泛用于工業現場,它不怕掛料不怕沖擊，靈敏度高。它運用音叉的“共振”原理，在壓電元件的驅動下產生振動，只有探桿周圍全部被物料包圍時，振動幅度才急劇減少，從而產生開關動作。
特性
●物體與感應片相接觸并有阻尼時，提供延遲輸出。
●高低故障保險模式。
●靈敏度可調，能夠檢測極低密度粉料。
●易使用，堅固耐用。
●與阻旋式相比：無可動部件、堅固的探頭耐磨損和物料沖擊，靈敏度可調。
●與電容式相比：不受介電系數影響，表面自清潔。
●安裝后無需校準。
德國E+H音叉式液位開關應用
●料流檢測      ●界面檢測     ●料位檢測
技術參數
電源        ：220V.AC±10%
功率消耗    ：2.5W
振動頻率    :175Hz
繼電器觸點 :常開常閉結點AC250V/DC30V，5A
電氣連接    :M20×1.5（￠8-￠14電纜）
材質        :外殼/壓鑄鋁      振動桿/316不銹鋼
外殼防護    :IP65
最大壓力    :2MPa
松密度      :最小0.2g/cm3
靈敏度      :超高靈敏度用于高懸浮性粉末,高靈敏度用于細粉末（松密度0.2-0.5g/cm3）
檢測延遲時間:停振 :0.5-8秒可調      起振 :3秒
工作溫度    :振動桿:-20～120℃     （特殊: 150℃）    電子部分    : -10～85℃
連接螺紋    :1?NPT或法蘭連接
   安裝時，注意螺絲頭圓點，是物料流動方向。
功能設置
德國E+H音叉式液位開關高低失效安全模式：FSH/FSL
失效安全模式：最開始用來檢測不良的功能狀態的。比如：電源供應中斷，造成繼電器失電，這種類型的狀態被稱作失效安全模式，意思指在斷電狀態下，將會有報警信號。失效安全模式“FSH”和“FSL”根據感應棒所安裝的地方來選擇。下面的表格列出失效安全模式。
FSL低安全模式
狀態 接觸物料時 不接觸物料時
輸出指示燈 綠燈亮 綠燈滅
繼電器 激勵 非激勵
NO-COM 接通 斷開
NO-COM 斷開 接通
FSH高安全模式
狀態 接觸物料時 不接觸物料時
輸出指示燈 綠燈滅 綠燈亮
繼電器 非激勵 激勵
NO-COM 斷開 接通
NO-COM 接通 斷開
靈敏度（SENSITIVITY）（可調）
靈敏度出廠時調在中間位置上，在一般的場合中是不用調整的。
1． 在超低密的物料中使用，要將靈敏度向H方向調整。
2． 在帶有粘性的物料中使用，要將靈敏度向L方向調整。
輸出延遲時間（TIME DELAY）（可調）
延遲時間，出廠時設定在1-2秒位置上，當在使用中遇到攪拌、進料等，物料的波動短時接觸到感應棒時，產生繼電器跳動和誤動作，可調整輸出延遲時間加長，使不產生繼電器跳動和誤動作。選型指南
型 號 詳 細 說 明 ：德國E+H音叉式液位開關
ZX- 音叉式料位開關
  A DC 24V
  C AC 220V
  A 1-1/2″PT螺紋
  B 1″PT螺紋
  F 法蘭安裝（或根據客戶提供法蘭尺寸）
  S 按用戶要求
  A 通用型（-20～120℃）
  L 叉體長度

技術特點：.該產品采用陶瓷傳感器 .PTFE導氣電纜結構 .法蘭過程連接 .具本質安全型
典型應用：.開口罐或池液位測量 .適用于強腐蝕介質
產品名稱：PMC134Z壓力變送器
產品類別：壓力變送器 - Cerabar 系列模擬型壓力變送器
產品編號：2
技術特點：."Z"為本安、隔爆型（鋁外殼） .該型號為PMC133標準型的變型產品，其顯著特點在于采用較大內孔和外裝膜片的過程連接型式，更適合于粘稠介質或富含固體顆粒類介質的壓力測量，不易堵塞，便于清洗，進一步發揮了陶瓷傳感器抗腐蝕性能好的技術特點和較經濟優勢。 . 介質溫度可耐100℃。 .其它一般技術數據與PMC133型相同。
典型應用：適用于粘稠介質或富含固體顆粒類介質的壓力測量
產品名稱：PMC330粉塵隔爆壓力變送器
產品類別：壓力變送器 - Cerabar 系列模擬型壓力變送
產品編號：3
技術特點：本表為PMC133變型產品。采用先進的陶瓷傳感器（干式無中介液）或擴散硅傳感器；量程比1:3，測量精度0.5%或0.2%；按不同結構適用于－40℃~+350℃的介質溫度；產品結構簡單合理、技術先進、性能優越、體積小、重量輕，無須安裝支架，可直接、任意位置管路安裝、無須水平而不影響零點（陶瓷傳感器型）。德國E+H音叉式液位開關，E+H壓開關
典型應用：適用于粉塵爆炸危險的區域。
產品名稱：PMC430Z本質安全壓力變送器
產品類別：德國E+H音叉式液位開關 - Cerabar 系列模擬型壓力變送器
產品編號：4技術特點：采用先進的電子陶瓷技術、無中介液的干式壓力測量技術、厚膜電子技術、SMT技術和PFM信號傳輸技術?？箾_擊能力強，過壓可達量程的數倍至百倍；穩定性高，每年優于0.1%，可與智能表相媲美
典型應用：該產品采用本質安全電路，適用于氣體爆炸危險區域
產品名稱：PMC531壓旋式隔膜壓力變送器
產品類別：壓力變送器 - Cerabar 系列模擬型壓力變送器
產品編號：5技術特點：該產品是在PMC133壓力變送器原型基礎上加裝焊接密封隔離膜片結構而成避免了介質直接接觸壓力變送器的測量膜片及密封材料，因而為非一般介質、特殊場合的壓力測量提供了可靠途徑焊接密封隔離裝置可采用多種材料制作，特別適用于高溫、低溫、強腐蝕、高粘度及易結晶介質的壓力測量采用鎖母壓旋內螺紋過程連接，便于拆裝和清洗。可充灌植物油用于衛生要求場合測量，適用于食品，醫藥等行業可加裝溫度隔離器，耐350℃高溫不具備本安、隔爆型。其它一般技術性能與PMC133相同
典型應用：充灌植物油用于衛生要求場合測量，適用于食品，醫藥等行業
產品名稱：PMC534旋入式隔膜壓力變送器
產品類別：壓力變送器 - Cerabar 系列模擬型壓力變送器
產品編號：6
技術特點：該產品是在PMC133壓力變送器原型基礎上加裝焊接密封隔離膜片結構而成避免了介質直接接觸壓力變送器的測量膜片及密封材料，因而為非一般介質、特殊場合的壓力測量提供了可靠途徑焊接密封隔離裝置可采用多種材料制作，適用于高溫、強腐蝕、高粘度介質的壓力測量采用外螺紋旋入式過程連接加裝溫度隔離器或毛細管，耐350℃高溫其它一般技術性能與PMC133相同
典型應用：適用于高溫、強腐蝕、高粘度介質的壓力測量
產品名稱：PMC534Z旋入式隔膜壓力變送器
產品類別：壓力變送器 - Cerabar 系列模擬型壓力變送器
產品編號：德國E+H音叉式液位開關
技術特點：“Z”為本安、隔爆型該產品是在PMC133壓力變送器原型基礎上加裝焊接密封隔離膜片結構而成避免了介質直接接觸壓力變送器的測量膜片及密封材料，因而為非一般介質、特殊場合的壓力測量提供了可靠途徑焊接密封隔離裝置可采用多種材料制作，適用于高溫、強腐蝕、高粘度介質的壓力測量采用外螺紋旋入式過程連接加裝溫度隔離器或毛細管，耐350℃高溫其它一般技術性能與PMC133相同
典型應用：適用于高溫、強腐蝕、高粘度介質的壓力測量特殊規格可定制。
E+H FTM30-A4AA1
E+H FTM30-A4BA1
E+H FTM30-A4CA1
E+H FTM30-A4DA1
E+H FTM30-A4FA1
E+H FTM30-A4GA1
E+H FTM30-A4HA1
E+H FTM30-A42A1
E+H FTM30-A43A1
E+H FTM30-A44A1
E+H FTM260-N1B
E+H FTL51-AGR2BB1G5A L=700MM
E+H FTL51-IBG2BB4G7A
E+H FTL51-ABGKBKE4AA
E+H FTL50-YJE2AA4G7A
E+H FTC231-K11B4 L=500MM
E+H FTC260-AA4D1
E+H FTC51-AG1AA51C4
E+H L1=1000MM L2=100MM
E+H FTL51-AGQ2DB4G7A
E+H FTM30-B1DA1
E+H FTL51-AGR2DB4G5A
E+H FTL51-FGR2BB4G5A L=1100MM
E+H FTL51-IAC2BB4E7A  L=300MM
E+H FTL51-IAC2BB4E7A L=3000MM
E+H FMU232E-AA42
E+H FTM50-4GG2A232AA  L=155MM
E+H FTC260-AB4D1
E+H FTM31D-H4KPID
E+H FTL50-YTE2AA4G7A
E+H FTL51C-ABGKBKE411
E+H FTM30－A4AA1
E+H 52013305
E+H 52019780
E+H FTM30-A1CA1
E+H FTM260-G4B
E+H FTM50-AGG2A2A32AA
E+H FTC51-DG2AB51E4  L=320mm
E+H FTL20-0220
