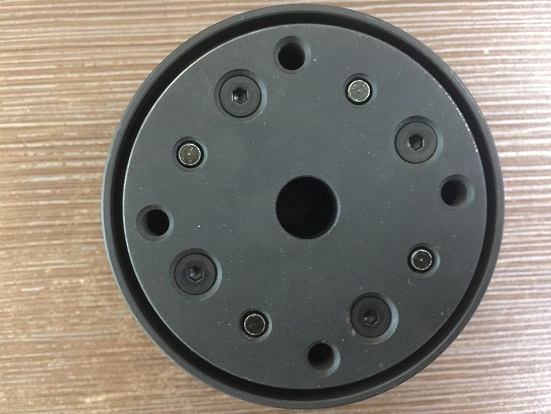

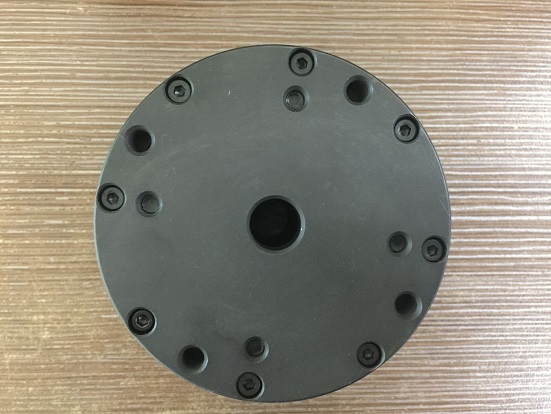

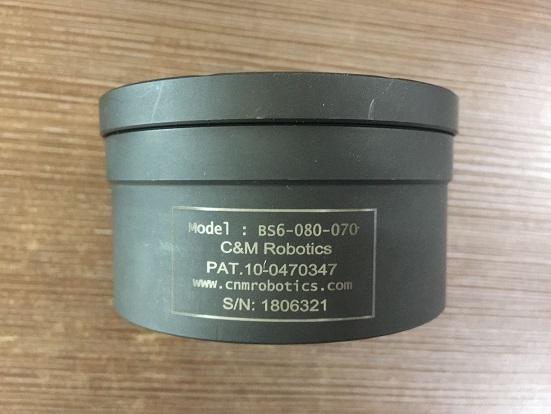

上海歐可電子科技有限公司C&M定心裝置到貨照片

                                                            韓國C&M定心裝置

    定心裝置(Center Master)是安裝于壓裝機上，能夠在自動化裝配生產線中，補償中心誤差的位置找正裝置。常用于變速器、發動機、馬達、泵，以及電子產品的自動化裝配生產線中，是21世紀初期研發并投入生產的新型產品。

一定義

定心裝置（Center Master）又稱為自動對中裝置。

英文名又稱 Centering Device 或 RCC[

二原理

當被壓入零件與壓入孔發生位置誤差或角度誤差時，定心裝置（Center Master）可利用工件之間的裝配倒角，將被壓入零件導入壓入孔內，從而完成裝配作業。如圖2所示，定心裝置可利用內部的彈性機構，在裝配倒角的作用力下發生水平位移或角度變化，使壓入零件正確裝配于裝配孔內。在作業完成后，定心裝置可在內部彈性機構的作用下，重新回到初始位置，準備下一次作業

三作用

在汽車發動機、變速器的自動化生產線中，常需要將軸承、油封、齒輪等零件，壓入裝配于驅動軸上，如圖3所示：在自動化壓入裝配的生產線中，如果不能保證零件與壓入孔的中心同軸，那么很容易出現工件劃傷、擠壓變形、斷裂、磨損等現象。導致由該線體生產的產品壽命短、噪音大、震動大等不良品質現象。嚴重時甚至?xí)p傷生產設備，導致整條線體停產。

定心裝置作用：

1. 提高產品合格率，保證壓裝品質；

2. 增強零部件之間的接合力；

3. 縮短生產周期；

4. 延長生產設備使用壽命，減少設備投入費用；

5. 安裝便利，操作簡單。

四應用

   定心裝置的應用范圍非常廣泛，其中以汽車發動機裝配線上的應用***為普遍。如軸承、油封、套筒、活塞、齒輪等的精密壓裝都必須在使用定心裝置的壓裝設備上進行。圖3為韓國某機械工學研究所進行的壓裝試驗，實驗數據顯示：當不使用定心裝置（Center Master）時在不同的位置誤差下，其壓力-時間曲線為離散的、不規律的，而當在壓裝設備上安裝定心裝置（Center Master）時，其曲線分布是均勻的，從而有效提高產品合格率，保證精密部件的有效壽命，提高品質。

S Series

S4D-070-065-02 S4D-070-065-04 S4D-070-065-06

S4D-090-078-02 S4D-090-078-04 S4D-090-078-06

S4D-110-088-03 S4D-110-088-06 S4D-110-088-10

S4D-140-108-03 S4D-140-108-06 S4D-140-108-10

S4D-150-130-04 S4D-150-130-07 S4D-150-130-12

SS Series

SS4D-070-065-02 SS4D-070-065-04 SS4D-070-065-06

SS4D-090-078-02 SS4D-090-078-04 SS4D-090-078-06

SS4D-110-088-03 SS4D-110-088-06 SS4D-110-088-10

SS4D-140-108-03 SS4D-140-108-06 SS4D-140-108-10

SS4D-150-130-04 SS4D-150-130-07 SS4D-150-130-12

B Series

B6-040-048 B6-050-054 B6-060-060

B6-070-065 B6-080-070 B6-090-078

B6-100-084 B6-110-088 B6-120-095

B6-130-099 B6-140-108 B6-150-130

BS Series

BS6-040-048 BS6-050-054 BS6-060-060

BS6-070-065 BS6-080-070 BS6-090-078

BS6-100-084 BS6-110-088 BS6-120-095

BS6-130-099 BS6-140-108 BS6-150-130

A SeriesB Series

A6-030-040 A6-040-048 A6-050-054

A6-060-060 A6-070-065 A6-080-070

A6-090-078 A6-100-084 A6-110-088

A6-120-095 A6-130-099 A6-140-108

T Series

T6-040-048 T6-050-054 T6-060-060

T6-070-065 T6-080-070 T6-090-078

T6-100-084 T6-110-088 T6-120-095
